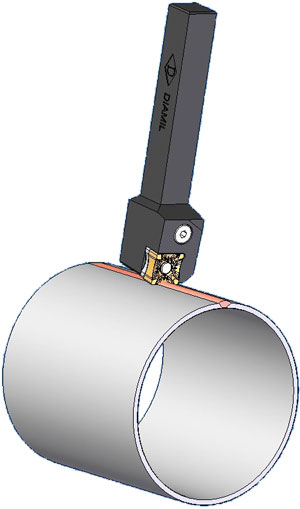

Твердосплавные пластины для зачистки внешнего сварного шва

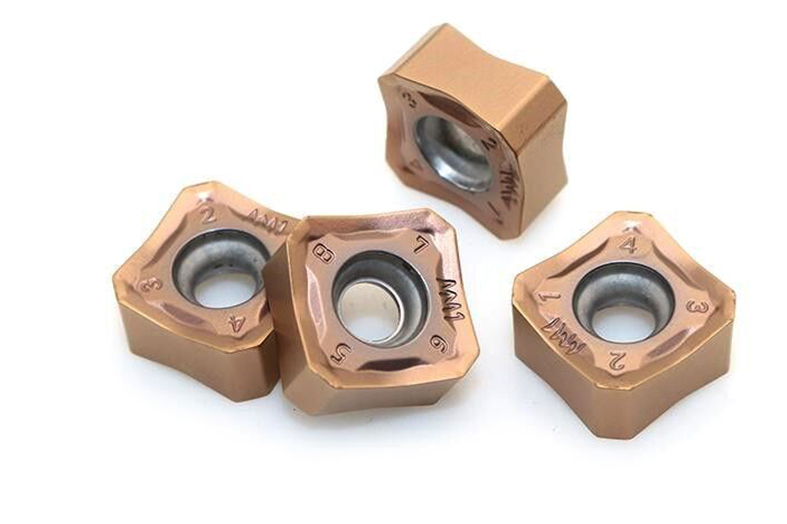

Мы поставляем высококачественные твердосплавные (выполняются из карбидного сплава) режущие пластины фирмы HardItalia 4 типов:
 |

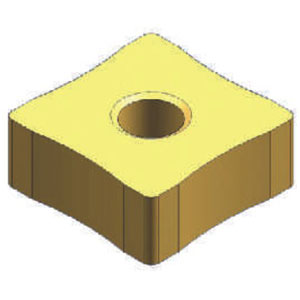

SNMX 150608-01: R7-9-11-13-15-18-22-25-27-30-35-40-50-60-70-80-90 & 100 SNMX 190712-01: R30-40-50-60-70-80-90-100 SNMX 250924-01: R50-75-100-120-140-160-180-200 |
 |

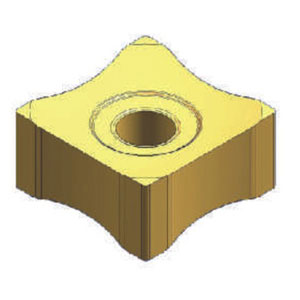

SNMX 150705-02: R7-9-11-13-15-18-22-25-27-30-35-40-50-60-70-80-90 & 100 SNMX 190712-02: R30-40-50-60-70-80-90-100 SNMX 251224-02: R50-75-100-120-140-160-180-200 |
 |

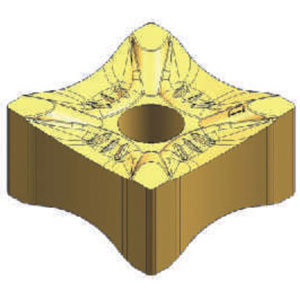

SNMX 150705-03: R7-9-11-13-15-18-22-25-27-30-35-40-50-60-70-80-90 & 100 SNMX 190808-03: R10-12-17-20-35-40-50-55-60-70-80-90-100 SNMX 250924-03: R50-80-100-200-400 |
 |

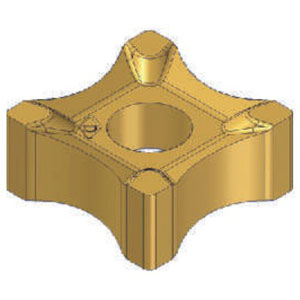

SNMX 190808-04: R10-12-17-20-35-40-50-55-60-70-80-90-100 |
Рекомендации по выбору твердосплавных режущих пластин в зависимости от диаметра трубы.
| Диаметр трубы (min), мм | Диаметр трубы (max), мм | R |
|---|---|---|
| 8 | 13.5 | 7 |
| 12.5 | 16 | 9 |
| 16 | 20 | 11 |
| 20 | 24 | 13 |
| 24 | 28 | 15 |
| 28 | 33 | 18 |
| 32 | 37 | 20 |
| 37 | 41 | 22 |
| 41 | 45 | 25 |
| 45 | 50 | 27 |
| 50 | 54 | 30 |
| 54 | 62 | 35 |
| 62 | 70 | 40 |
| 70 | 78 | 45 |
| 78 | 85 | 50 |
| 85 | 120 | 75 |
| 120 | 150 | 100 |
Инструментодержатели
Мы поставляем все необходимое для установки и закрепления режущих твердосплавных пластин (держатель инструмента, установочные скобы, прижимной болт, пластины проставки и ключи). Полный список оборудования представлен в таблице ниже.
 |
 |
 |
 |
 |
 |
|
| BxH (мм) | L (мм) | Режущая пластина | Скоба | Болт | пластина | ключ |
|---|---|---|---|---|---|---|
| 20 | 125 | SNMX 150608 01 SNMX 150705 02 SNMX 150705 03 |
PL 113 | V03 | PSX-315.10 PSX-315.11 PSX-315.10 |
CH3 |
| 25 | 150 | |||||
| 25 | 150 | SNMX 190712 01 SNMX 190712 01 |
PL 114 | V04 | PSX-319.10 PSX-319.11 |
CH4 |
| 32 | 170 | SNMX 190808-03 SNMX 190808-04 |
PL 115 | PSX-319.03 | ||
| 32 | 170 | SNMX 250924 01 SNMX 251224 02 |
PL 116 | V05 | PSX-355.11 | CH5 |
